Compressore d’aria usato Ingersoll-Rand CENTAC C100MX3-2SH 8.23 bar

Descrizione generale del compressore d’aria usato Ingersoll-Rand CENTAC

Il compressore d’aria usato Ingersoll-Rand CENTAC C100MX3-2SH 8,23 bar soddisfa in modo efficiente le esigenze di alimentazione di aria compressa industriale. Di conseguenza, la sua struttura avanzata garantisce un funzionamento affidabile e continuo. Inoltre, un motore elettrico trifase si accoppia direttamente attraverso un giunto distanziale ad ingranaggi, ottimizzando le prestazioni riducendo al minimo le perdite meccaniche e migliorando la trasmissione di potenza.

Questo compressore appartiene alla categoria Bassa Pressione, operando ad una pressione massima di 8,23 bar assoluti, che equivale a circa 7,23 bar relativi alla pressione atmosferica. Di conseguenza, il suo design lo rende ideale per applicazioni industriali che non richiedono pressioni superiori a 10-15 bar, garantendo un funzionamento stabile ed efficiente.

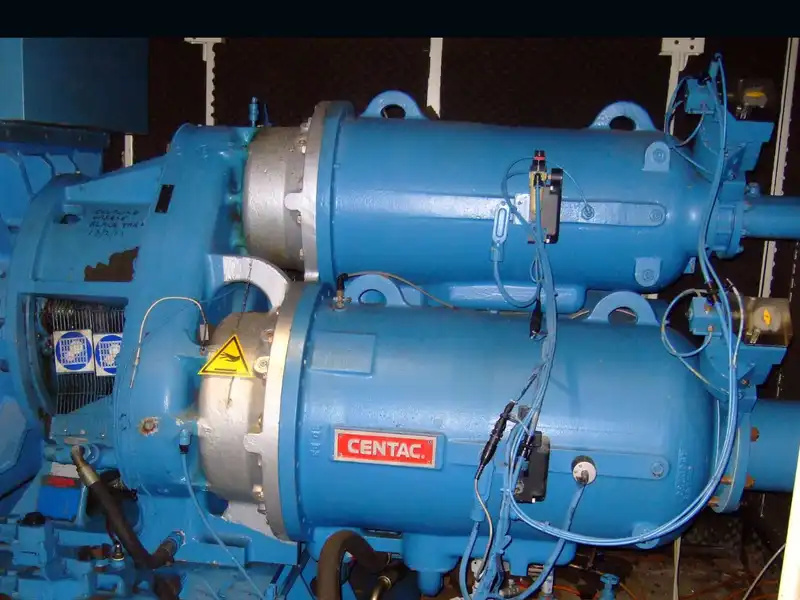

La macchina utilizza una configurazione di compressione a tre stadi, che aumenta progressivamente la pressione dell’aria. Inoltre, ogni stadio è dotato di diffusori combinati in alluminio e ghisa, mentre un sistema di raffreddamento con intercooler in ogni stadio e un aftercooler finale migliora l’efficienza operativa. Inoltre, la strumentazione di bordo include trasduttori di temperatura e pressione, garantendo un monitoraggio continuo delle prestazioni.

Dati tecnici e prestazioni

Il compressore d’aria usato Ingersoll-Rand CENTAC C100MX3-2SH 8,23 bar funziona con una pressione di aspirazione assoluta di 99,3 kPa, mentre la sua pressione di mandata raggiunge gli 8,23 bar assoluti. Offre una capacità di alimentazione dell’aria di 2190 m³/h, il che lo rende particolarmente adatto per applicazioni industriali su larga scala.

Il suo motore asincrono trifase a gabbia di scoiattolo funziona in un intervallo di tensione da 380 a 415 V, a 50 Hz, fornendo una potenza nominale di 680 kW e una velocità di rotazione di 2970 giri/min. Allo stesso modo, il motore è dotato di un grado di protezione IP23 e di isolamento in Classe F, che consente una temperatura massima di esercizio di 100°C. Date queste specifiche, una configurazione di avviamento stella/triangolo limita il numero di avviamenti a tre quando è freddo e due quando è caldo all’ora, evitando così eccessive sollecitazioni termiche e meccaniche.

Struttura e componenti

Un carter in ghisa diviso verticalmente esalta la robustezza della macchina, facilitando una facile manutenzione e un rapido accesso ai componenti interni. In particolare, il Bull-Gear, costruito in acciaio elicoidale AGMA 12, funziona con cuscinetti a manicotto idrodinamici lubrificati ad olio, garantendo affidabilità e longevità. Inoltre, le giranti in acciaio inox 17-4PH presentano un design semiaperto con pale inclinate all’indietro per massimizzare l’efficienza aerodinamica. Allo stesso modo, i diffusori in alluminio e ghisa aiutano nel recupero della pressione e mantengono la stabilità operativa.

Il sistema di lubrificazione integra un serbatoio dell’olio rivestito con resina epossidica per la resistenza alla corrosione. Inoltre, una pompa di pre/post lubrificazione da 0,75 kW, funzionante a 380/415 V, mantiene la circolazione continua dell’olio, proteggendo i componenti in movimento. Nel frattempo, la pompa dell’olio principale, del tipo volumetrico, si collega direttamente all’albero del compressore. Inoltre, un filtro a cartuccia da 10 micron purifica l’olio, mentre uno scambiatore di calore a fascio tubiero fisso mantiene la temperatura dell’olio entro limiti ottimali, consentendo una temperatura massima dell’acqua di raffreddamento di 25°C. Per evitare sbalzi termici, un riscaldatore del serbatoio dell’olio da 2100 W garantisce una temperatura costante dell’olio.

Sistema di controllo e sicurezza

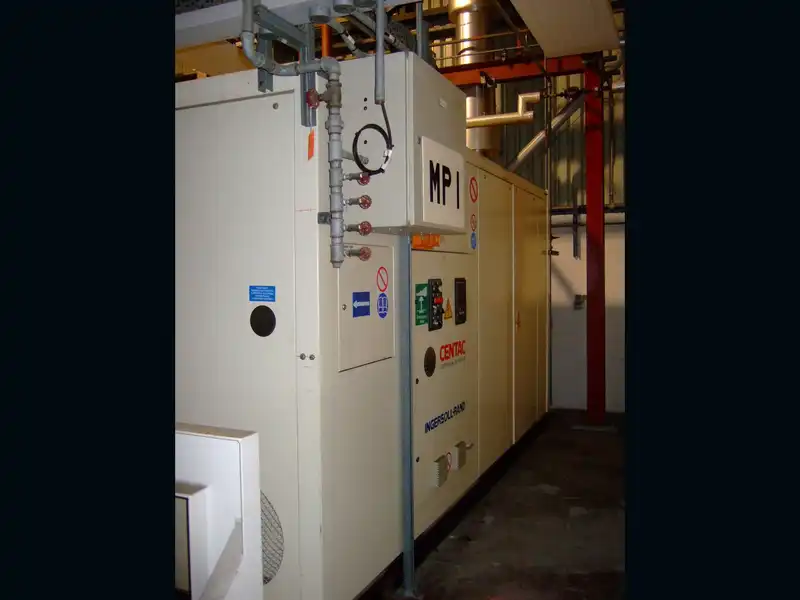

Questo compressore d’aria usato Ingersoll-Rand CENTAC incorpora un microcontrollore MP3, che gestisce la regolazione della pressione, i cicli di avvio/arresto e il monitoraggio in tempo reale di temperatura e pressione. In particolare, le principali funzioni di sicurezza integrate includono:

• Monitoraggio in tempo reale dei trasduttori di temperatura e pressione per ogni stadio
• Protezione contro il surriscaldamento tramite termostato dedicato
• Un sensore di flusso d’acqua basso che attiva lo spegnimento automatico
• Un pannello di controllo intuitivo per regolazioni precise della pressione

Il sistema funziona in due modalità distinte: MODULATE, che mantiene costante la pressione regolando la valvola di aspirazione, e AUTO-DUAL, che combina la regolazione modulata con la gestione automatica del carico/scarico, adattandosi alle esigenze del sistema.

Manuali e documentazione del compressore d’aria usato Ingersoll-Rand CENTAC

Per assistere gli utenti, il compressore include una documentazione completa. In particolare, questa documentazione include:

• Un manuale di installazione e manutenzione, con i dettagli dei controlli periodici e delle procedure di manutenzione
• Una guida per l’utente del pannello di controllo, che spiega le funzioni del microcontrollore e le impostazioni regolabili
• Schede tecniche dettagliate, che coprono specifiche e parametri operativi

Conclusione del compressore d’aria usato Ingersoll-Rand CENTAC

Il compressore d’aria usato Ingersoll-Rand CENTAC C100MX3-2SH 8.23 bar si distingue per la sua affidabilità, efficienza e capacità di gestire elevati volumi di aria compressa attraverso il suo sistema di compressione a tre stadi. Poiché funziona a una pressione fino a 7,23 bar relativi e fornisce una portata d’aria di 2190 m³/h, è la soluzione ideale per le applicazioni industriali più esigenti. Inoltre, il suo design ottimizzato e i sistemi di controllo avanzati lo rendono una scelta strategica per mantenere la continuità operativa e massimizzare l’efficienza energetica.
