Описание

Обзор машины

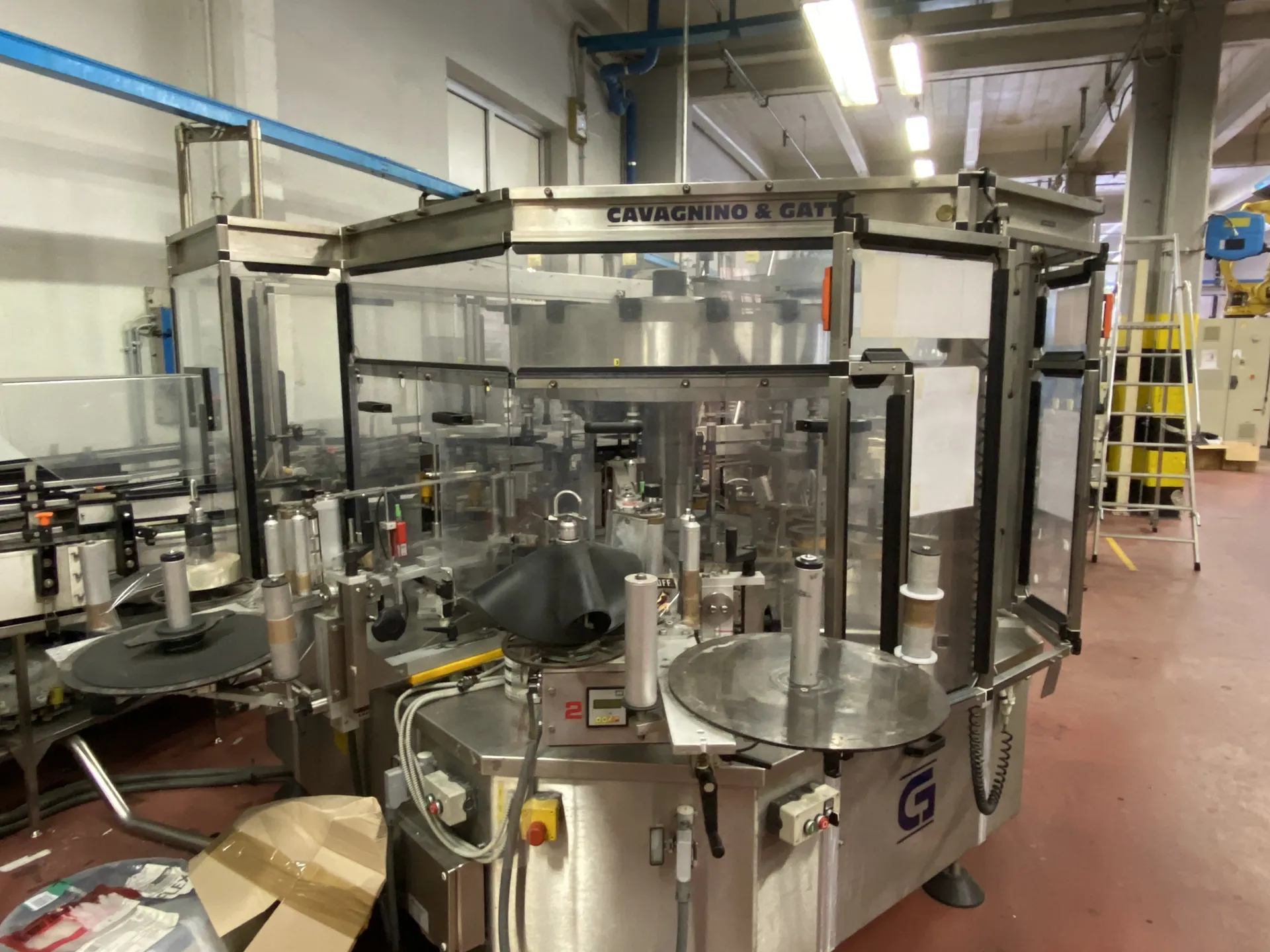

Этикетировочная машина Cavagnino&Gatti – это роторная этикетировочная машина, выпущенная компанией CAVAGNINO & GATTI в 2002 году. Она оснащена 14-пластинчатой ​​каруселью с вращением против часовой стрелки и оснащена комбинированной технологической конфигурацией: тремя станциями самоклеящейся этикетки и одной станцией с холодным клеем. Машина предназначена для нанесения этикеток на переднюю и заднюю части бутылки за один проход, а дополнительная станция предназначена для нижней этикетки размером примерно 2 × 6 см. Такая архитектура обеспечивает гибкие настройки: от работы только с клеем до гибридных циклов, где этикетка на холодном клее (например, акцизная марка или элемент упаковки) комбинируется с самоклеящимися этикетками.

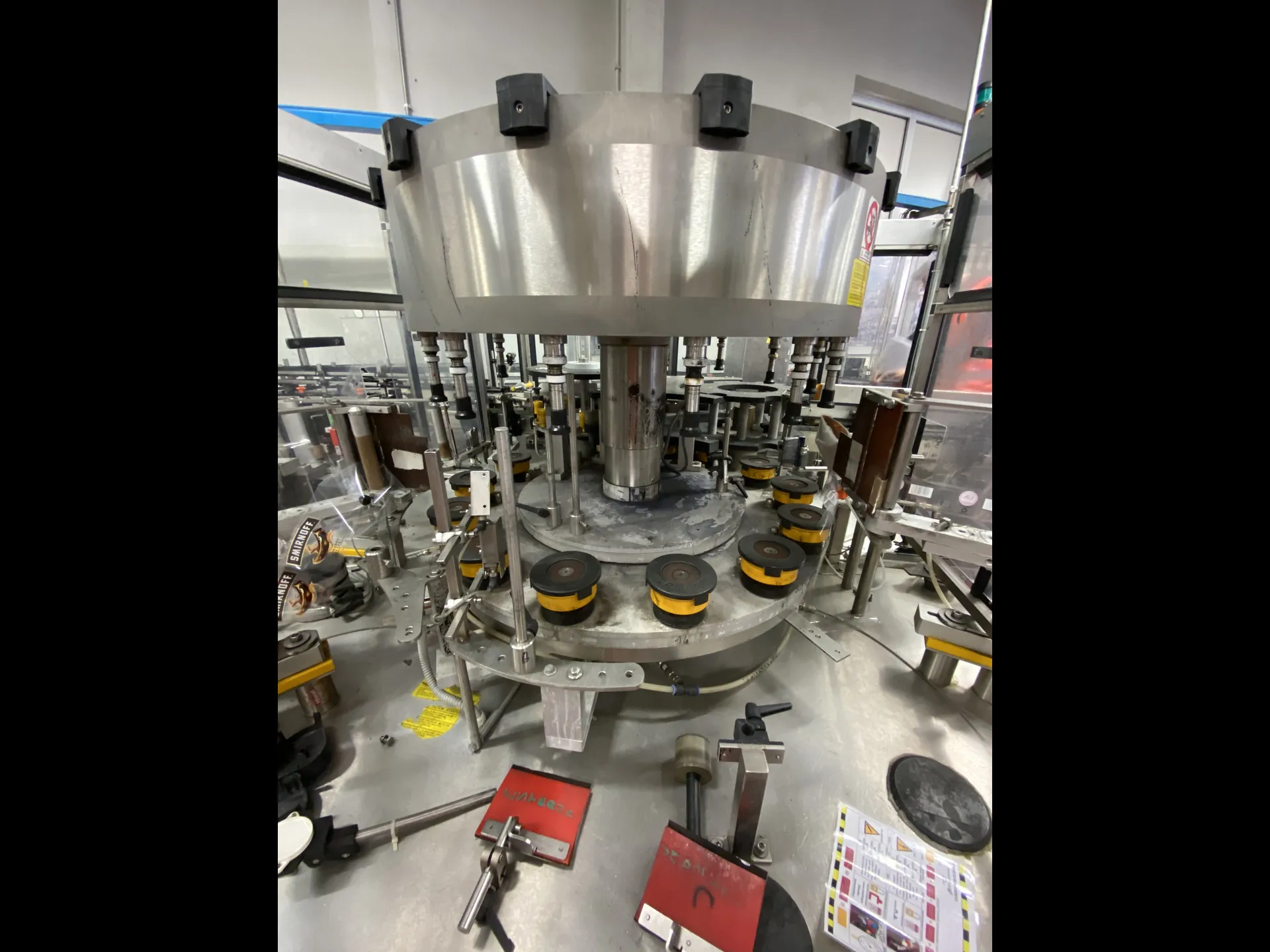

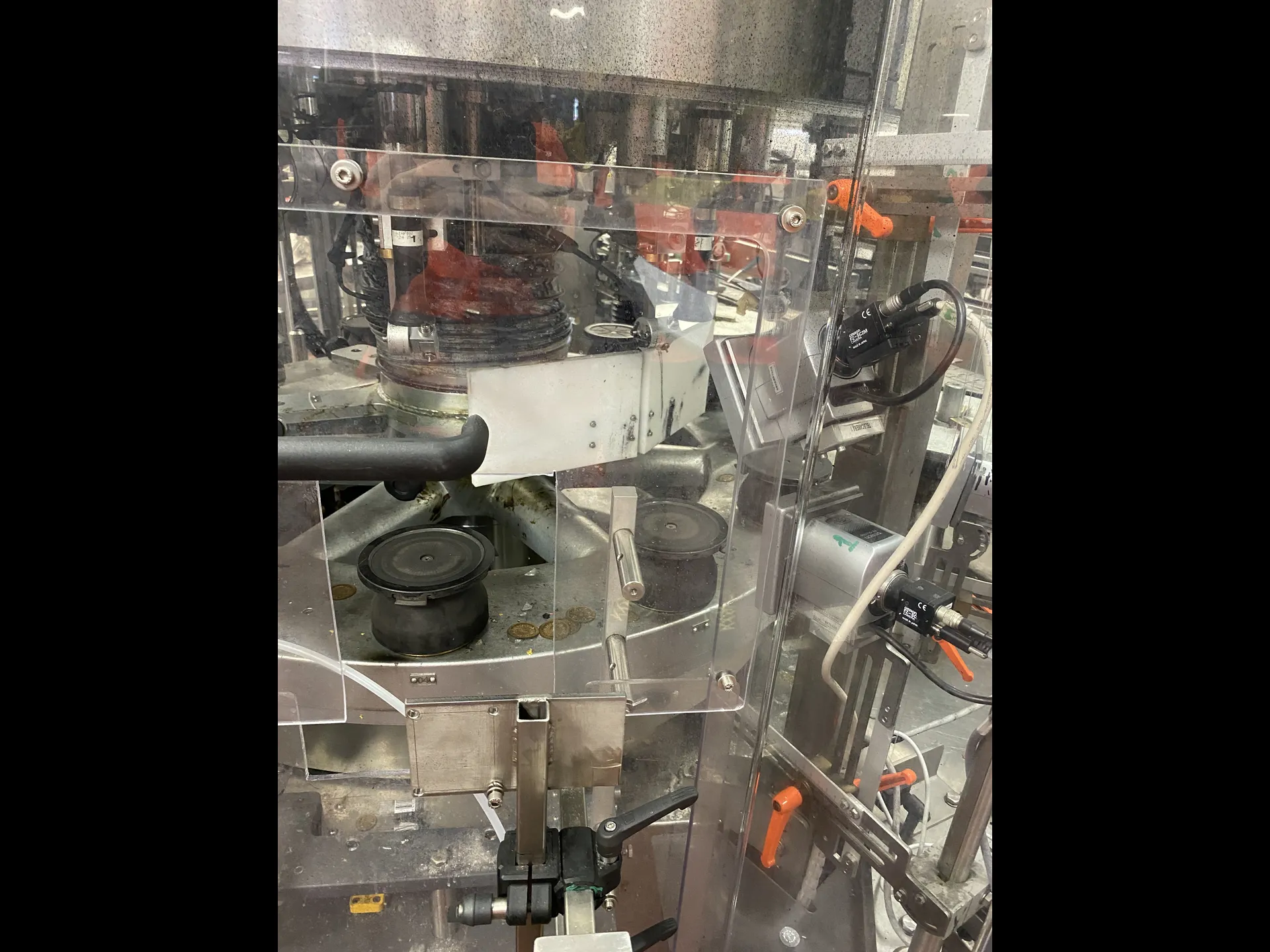

14 вращающихся бутылочных пластин обеспечивают стабильную обработку тары и единообразное нанесение этикеток. Типичные области применения включают стеклянную или ПЭТ-тару для напитков и деликатесных продуктов питания, в зависимости от установленных сменных деталей. Прочная конструкция машины из нержавеющей стали и электрическая система со степенью защиты IP54 подходят для промышленного розлива.

Основные технические данные

• Производитель / Модель: CAVAGNINO & GATTI – Роторная этикетировочная машина
• Ref. №: ET225
• Год выпуска: 2002
• Карусель: 14 пластин, вращение против часовой стрелки
• Технология этикетирования: 3 станции самоклеящейся этикетки + 1 станция холодного клея
• Расположение этикеток: этикетки спереди и сзади; дополнительная этикетка снизу (~2 × 6 см)

Автоматизация и управление

• Вращательное движение с регулируемой скоростью для синхронизированной подачи, карусели и выгрузки.
• Цепи управления 24 В постоянного тока с приборами на 24 В переменного тока/230 В переменного тока согласно проектным данным.
• Датчики наличия контейнера и обнаружения этикеток, типичные для процессов с применением самоклеящихся этикеток и для холодного клея.
• Оператор управляет включением/выключением станции, регулировкой скорости и выбором формата (изменение деталей, необходимых для каждого формата).

Линейная интеграция

• Разработан для работы в потоке с предшествующим оборудованием для розлива/укупорки и последующим оборудованием для инспекции/упаковки.
• Стандартные сигналы подтверждения связи ввода-вывода 24 В постоянного тока могут использоваться для блокировок пуска/останова, неисправностей и безопасности.

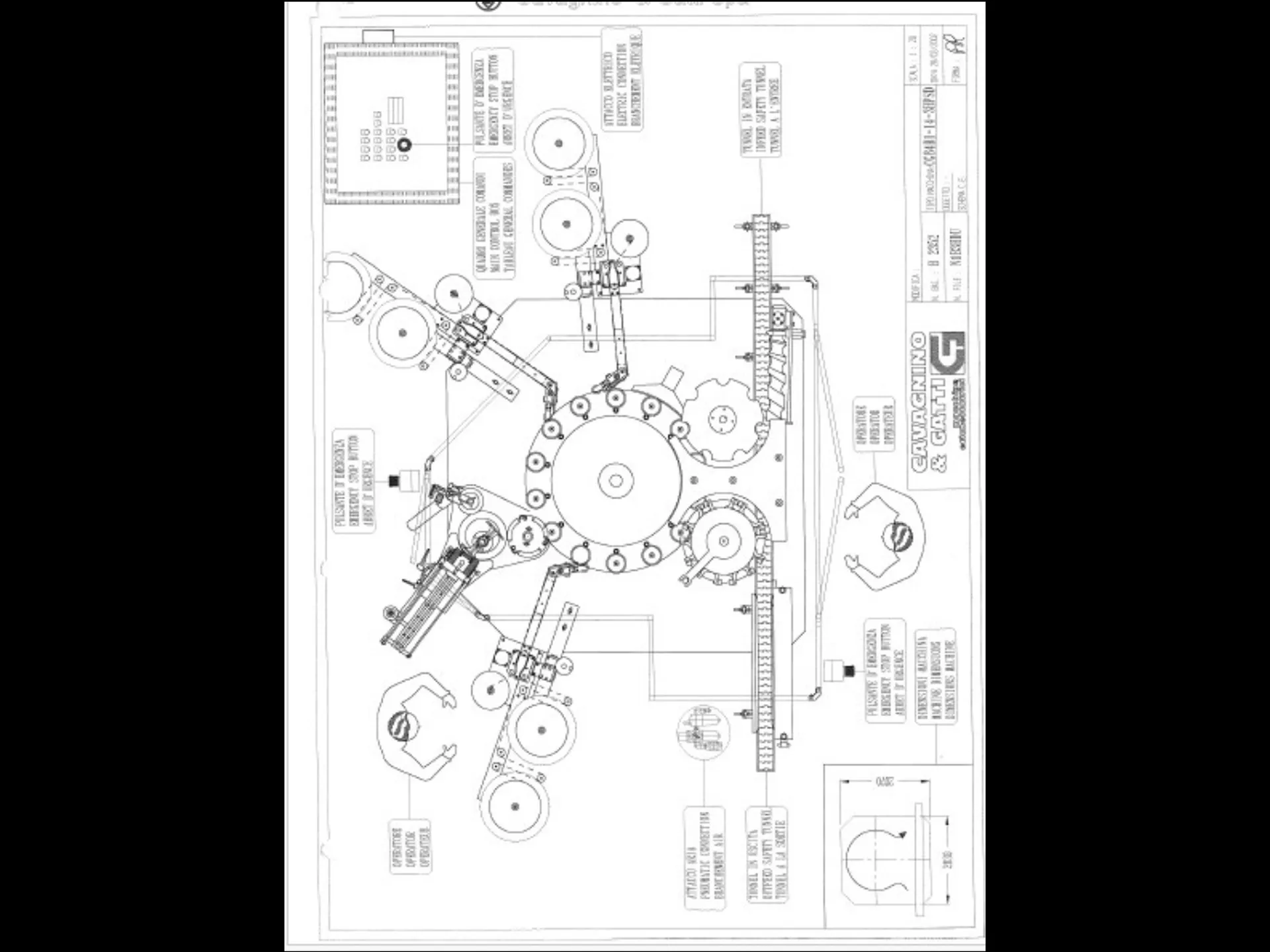

• Механические интерфейсы для подающих и отводящих конвейеров и звездочек; выравнивание и синхронизация выполняются на вращающейся карусели.
• Возможность работы чувствительных к давлению станций независимо или в сочетании со станцией холодного клея, что позволяет реализовывать несколько сценариев этикетирования за один проход.

Состояние и обслуживание

• Б/у (2002 г.в.). Фактическое состояние и комплектация будут проверены при осмотре.
• Рекомендованное профилактическое обслуживание изнашиваемых деталей: кромки отделителя этикеток, прижимные ролики, ремни, подшипники, ролики/бачки холодного клея и элементы скребка.
• Необходимо проверять контуры подачи холодного клея на предмет скоплений; клеевые станции следует калибровать с учетом натяжения полотна и позиционирования этикеток.
• Регулярные проверки: выравнивание и чувствительность датчиков, выравнивание бутылочной платформы, регистрация станции, защитные и предохранительные блокировки.

Производительность и универсальность

• Возможность этикетировки с передней и задней стороны с дополнительной нижней этикеткой за один проход с использованием смешанных клеевых технологий.
• Подходит для бумажных или пленочных этикеток (самоклеящихся), а также бумажных этикеток (на основе холодного клея), в зависимости от совместимости материалов и конфигурации четвертой станции.
• Карусель с 14 пластинами поддерживает операции средней скорости; фактическая производительность зависит от геометрии контейнера, размеров этикетки, клея и настроек процесса.
• Гибкость формата достигается за счет использования соответствующих сменных деталей для тары и этикеток.

Требования к месту расположения

• Electrical supply: 400 V ±5%, 50 Hz, 3P + N + PE (separate neutral and protective earth).
• Управляющие напряжения: вспомогательные цепи 24 В постоянного тока; цепи контрольно-измерительных приборов 24 В переменного тока / 230 В переменного тока.
• Условия окружающей среды (проектные данные):
  • Температура окружающей среды: от 5 °C до 40 °C
  • Относительная влажность: 30–80 % (без конденсации)
  • Максимальная высота: 1000 м над уровнем моря.
  • Опасные/взрывоопасные среды: не допускается
• Пол: ровная, несущая промышленная поверхность с зазором для ограждения и доступа для обслуживания.
• Вспомогательное оборудование: в зависимости от окончательной конфигурации может потребоваться подача сухого сжатого воздуха и вытяжка с помощью вспомогательных устройств (подлежит проверке во время аудита линии).

Безопасность и соответствие требованиям

• Степень защиты электросистемы и двигателей IP54 для промышленных сред с регулярной мойкой (не под высоким давлением) и воздействием пыли.
• Фиксированные и блокируемые защитные устройства с аварийными цепями остановки, типичными для роторных этикетировочных машин; показатели безопасности должны быть подтверждены при вводе в эксплуатацию.
• Установка, оценка рисков и проверка должны проводиться в соответствии с применимыми стандартами на машины и электрооборудование, а также процедурами безопасности конечного пользователя.
