Новый моноблок розлива Bertolaso ​​30/30/4 – ПЭТ/стекло до 6500 бут/час

Уведомление:
Совершенно НОВЫЙ моноблок Bertolaso, ни разу не использовался. Ноль рабочего времени. Безупречное состояние. Прекрасная возможность приобрести новый моноблок по цене б/у.

Этот новый моноблок Bertolaso ​​30/30/4 представляет собой передовое технологическое решение, специально разработанное для оптимизации операций наполнения системы розлива сиропов.

Производитель и модель: этот моноблок, произведенный компанией Bertolaso, эталоном в отрасли, выделяется своей производительностью и качеством сборки. Спецификация модели 30/30/4 в сочетании с годом ее производства, 2021, предоставляет важную информацию о ее актуальности в сфере решений для розлива.

Скорость и емкость: этот моноблок наполнения Bertolaso ​​со скоростью 6500 бутылок в час может обрабатывать как ПЭТ, так и стеклянную тару, обеспечивая точность и последовательность процесса наполнения.

Ополаскиватель: Ополаскиватель оснащен 30 захватами и обеспечивает одну обработку.

Наполнитель: Благодаря 30 клапанам и системе наполнения под высоким вакуумом он гарантирует точное и равномерное наполнение контейнеров. Мобильная насадка подчеркивает способность заправочного моноблока Bertolaso ​​адаптироваться к различным эксплуатационным потребностям.

Укупорщик: Укупорщик разливочного моноблока Bertolaso ​​с 4 головками универсален для работы с различными типами крышек, как алюминиевыми винтовыми, так и прижимными пластиковыми крышками. Способность работать с крышками разных размеров повышает гибкость моноблока.

Дополнительные возможности: Эксплуатационная безопасность обеспечивается различными встроенными функциями. Направление вращения по часовой стрелке и электрические характеристики (В: 380 и Гц: 50) подчеркивают внимание к техническим деталям. Моноблок розлива Bertolaso ​​поставляется с руководствами, необходимыми для операторов и специалистов по техническому обслуживанию.

В заключение отметим, что моноблок розлива Bertolaso ​​30/30/4 является ориентиром для экспертов отрасли, сочетая в себе эффективность, безопасность и универсальность. Его технические характеристики говорят сами за себя, подчеркивая важность выбора технологически передовых решений в области розлива.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Продукт: сиропы

Бутылки:

Стекло 700 мл Alexanderflasche – Ø 70,1/72,1 x 291 H мм – чертеж AZ-01.019.01-03
Флакон ПЭТ, 700 мл – Ø 68,5 x 272,5 мм – чертеж 1304-01-002
Флакон ПЭТ 1000 мл – Ø 76 x 298,5 мм – чертеж 3041-01-006
1000 мл ПЭТ – Ø 74 x 277,4 H мм – чертеж 1709-01-003
Стакан для водки, 700 мл – Ø 74,6/57,2 x 304,5 мм – чертеж 2807-02W1C
700 мл Водка STD – Ø 74,6/57,6 x 304,6 мм – чертеж 2597S087

Максимальный диаметр бутылки: 100 мм.

Минимальный диаметр бутылки: 52±2 мм.

Максимальная высота бутылки: 360 мм.

Минимальная высота бутылки: 180 мм.

Минимальный внутренний диаметр горловины: 18,5±0,5 мм (заправочный клапан Ø 16 мм)

Закрытие:

а) алюминиевая винтовая крышка с защитой от взлома – Ø 28 x В 18 мм на бутылке №. 5)
б) алюминиевая винтовая крышка с защитой от взлома – Ø 28 x В 35 мм на бутылке №. 6)
в) алюминиевая винтовая крышка с защитой от взлома – Ø 31,5 x В 18 мм на бутылке №. 1)
г) нажимной пластиковый колпачок – Ø 30 x H 20 мм на флаконах n. 2), 3) и 4)
д) пластиковый колпачок с предварительной резьбой – Ø 30 x В 15 мм, с данным комплектом поставки работать нельзя.
е) алюминиевая винтовая крышка с защитой от взлома и цилиндрическим сливным отверстием – Ø 31,5 x В 24 мм на флаконах №. 1
ж) алюминиевая завинчивающаяся крышка с защитой от кражи и коническим сливным отверстием – Ø 31,5 x В 24 мм на флаконах №. 1

Максимальная скорость разливочного моноблока Bertolaso: 6500 бут/ч.

Автоматический униблок для ополаскивания, наполнения и укупорки розлива Bertolaso ​​модели 30/30/4 в основном состоит из:

а) Ополаскиватель модели IDRA 30/1050 с 30 фиксированными форсунками

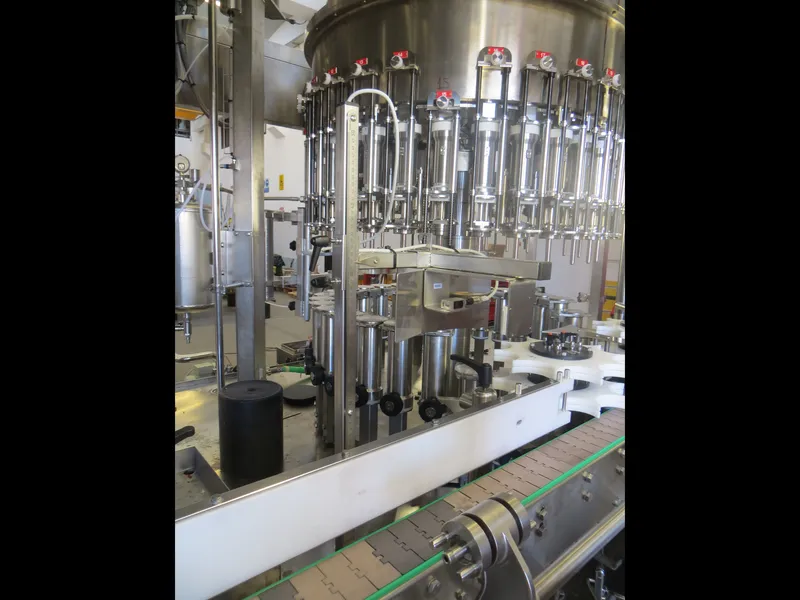

б) Модель розлива OLIMPIA 30/1050 с 30 наполнительными клапанами для системы розлива сиропов.
в) Модель укупорщика SIGMA/KAPPA с 4 головками для установки защищенной от кражи алюминиевой винтовой крышки одного размера.

Описание:

а) Автоматический ополаскиватель модели IDRA 30/1050 с 30 фиксированными форсунками.

Функциональные особенности:

Бутылки, поступающие в машину по конвейеру, распределяются по шагу машины с помощью подающего шнека и помещаются входным звездчатым колесом перед захватами, которые поддерживаются каруселью.

Бутылки подхватываются за горлышко и фиксируются двумя подушечками из материала для пищевой промышленности.

Чтобы обеспечить идеальное центрирование даже на высоких скоростях, бутылка захватывается за горлышко захватными подушечками, пока она еще находится в внутри звездочки.

Затем винтовая направляющая поворачивает захваты так, что бутылки переворачиваются вверх дном и горлышком над распыляющими форсунками.

На этом этапе активируется распыление внутри бутылок. Промывка происходит только при наличии бутылки, что предотвращает намокание бутылок снаружи рядом с отсутствующей бутылкой.

После завершения промывки бутылки остаются перевернутыми в течение времени, достаточного для снижения остаточной жидкости до минимального количества.

После этапов распыления и капания бутылки снова поворачиваются с помощью винтовой направляющей в вертикальное положение и перемещаются с помощью звездочки к выходу машины.

Конструктивные особенности:

• Захватные головки из нержавеющей стали AISI 316 с подушечками из пищевого материала.
• Распылительные клапаны и форсунки из нержавеющей стали AISI 316.
• Редуктор давления промывочной жидкости снижает полезное давление до того же значения, что и рабочее давление, и поддерживает его постоянным.
• Предохранительный манометр, останавливающий машину в случае недостаточного давления промывочной жидкости.
• Закрытие крана потока промывочной жидкости при остановленной машине; следовательно, в контурах остановленной машины нет жидкости под давлением
• Электрическая регулировка рабочей высоты.

Технические характеристики:

Количество захватов 30
Минимальное давление подачи жидкости: 3 бар
Максимальное давление подачи жидкости: 6 бар

Машина в основном состоит из:

Чаша полностью из нержавеющей стали AISI 304. Все поверхности чаши обрабатываются станками, особое внимание уделяется поверхностям, контактирующим с продуктом, которые также полируются. Внутреннее основание дна чаши имеет достаточный наклон, чтобы обеспечить полный слив жидкости во время циклов очистки или опорожнения чаши.
Крышка фиксируется на чаше механически с помощью внешних стопорных винтов, не контактирующих с продуктом. Все вышеперечисленное обеспечивает первоклассную санацию чаши.

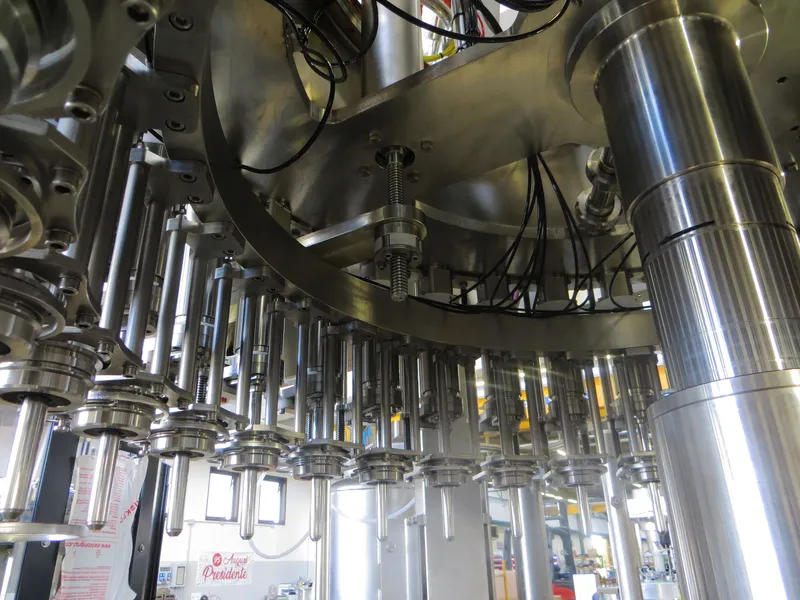

Заправочные клапаны полностью изготовлены из нержавеющей стали AISI 316, каждая деталь тщательно обработана, чтобы обеспечить контролируемый поток жидкости.
Уровень наполнения в бутылке изменяется быстрой регулировкой.
Каждая деталь обрабатывается на станке, а поверхности тщательно обрабатываются для достижения как точности производительности, так и санитарных условий.

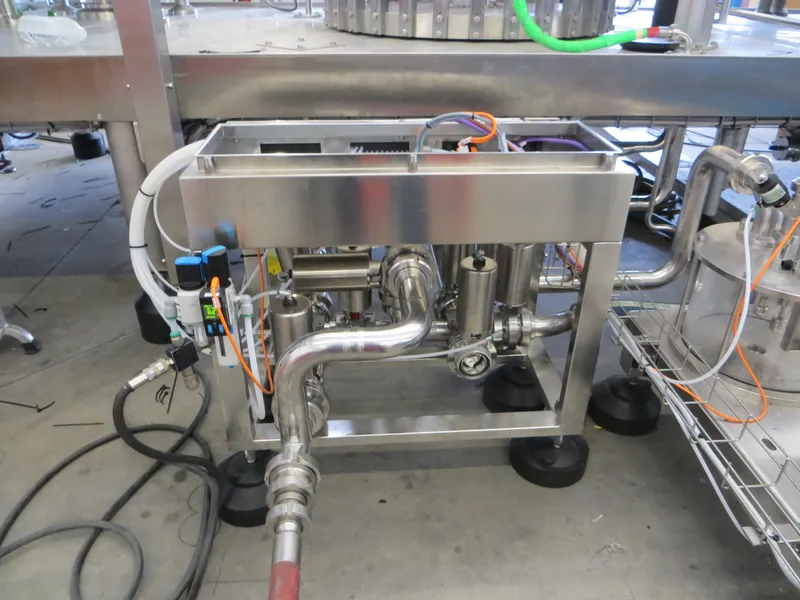

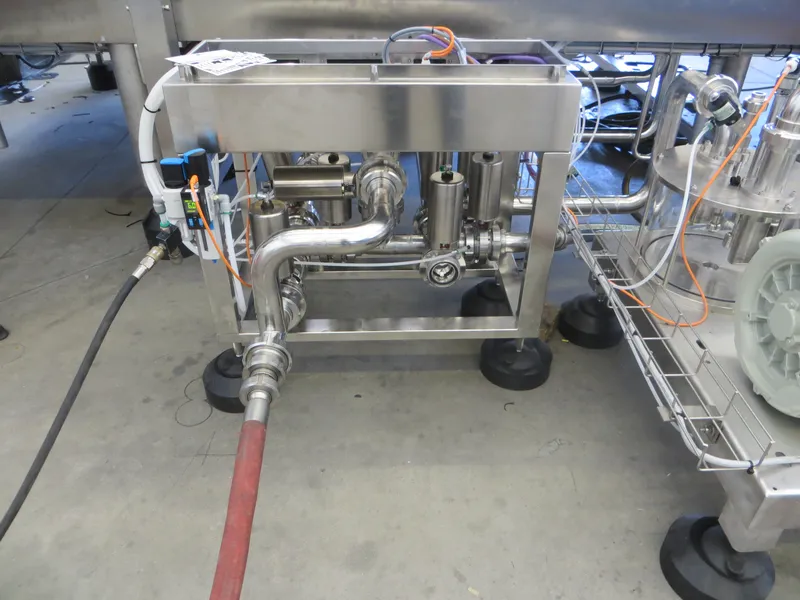

Вакуумная система в чаше, состоящая из центробежного вакуумного насоса, вакуумметра и клапана для регулирования величины вакуума.

Примечание: СТЕКЛЯННЫЕ бутылки будут обрабатываться с помощью системы низкого вакуума.

Примечание: ПЭТ-бутылки будут обрабатываться без системы низкого вакуума.

Электрическая регулировка высоты чаши с помощью кнопок, расположенных на шкафу управления машины.

Контроль уровня жидкости в чаше

Подача жидкости снизу контролируется пневматическим клапаном, активируемым датчиком контроля уровня.

Продукт проходит по трубкам из нержавеющей стали AISI 304 и подается в чашу снизу.

Подъемные цилиндры бутылок изготовлены из нержавеющей стали AISI 304.

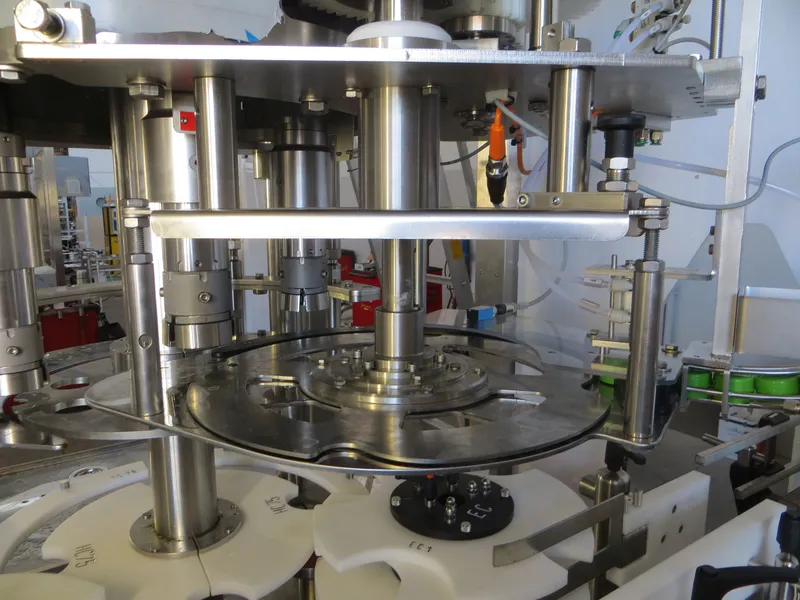

1.  c) Модель автоматического укупорщика SIGMA/KAPPA с 4 головками для укупорки  цилиндрических бутылок с одной стороны защищенной от взлома алюминиевой завинчивающейся крышкой, в комплекте с карманным распределителем для защищенных от взлома алюминиевых крышек и фотоэлементами для обнаружения наличия крышки в подающем желобе и в распределительное горло. Электрическая регулировка высоты башни

В комплект поставки Unibloc входят:

Опорные рамы машины полностью покрыты листами нержавеющей стали. Рама окружает механические шестерни, обеспечивающие движение машины.
Электроприводной двигатель имеет широкие размеры и управляется электронным преобразователем частоты (инвертором).
• Ручная смазка с помощью пресс-масленок и распыленного масла. Смазочные ниппели неподвижных частей сгруппированы в одном месте для облегчения доступа.
Электрический шкаф управления из нержавеющей стали расположен на одной стороне машины. Блок управления окружает:
• ПЛК для управления машиной
• многофункциональная кнопочная панель с цифровым дисплеем, отображающая:
. скорость производства
. технические и эксплуатационные параметры
. диагностика и сигнализация
. меню управления машиной
• аналоговые манометры.
или
— Защитные ограждения из прозрачных панелей и рама из нержавеющей стали позволяют осуществлять визуальный осмотр всей машины.

-Каждая дверца оснащена защитным микровыключателем, автоматически останавливающим машину при открытии дверцы.
-Машина соответствует нормам CE по безопасности и гигиене труда.
или
-Набор сменных деталей для цилиндрической бутылки одного размера, состоящий из:
• система подачи бутылок через подающий шнек
• звездочки и направляющие с быстросъемной конструкцией для установки на линии розлива

Аксессуары и возможности разблокировки

— Unibloc подходит для работы с ПЭТ-бутылками с помощью ополаскивателя, наполнителя и завинчивающейся укупорочной машины.
— Два фотоэлемента должны быть установлены на входе в машину и два фотоэлемента на выходе машины для контроля накопления бутылок и автоматического изменения скорости машины в зависимости от потока бутылок.
• 1 пневматическое устройство для остановки потока бутылки на входе.

Устройство для удаленной помощи

На чаше установлен термометр для контроля температуры продукта.

Детали для замены бутылок

Подающий шнек для бутылок 1) и 2)
Подающий шнек для бутылок 3) и 4)
Подающий шнек для бутылок 5) и 6)

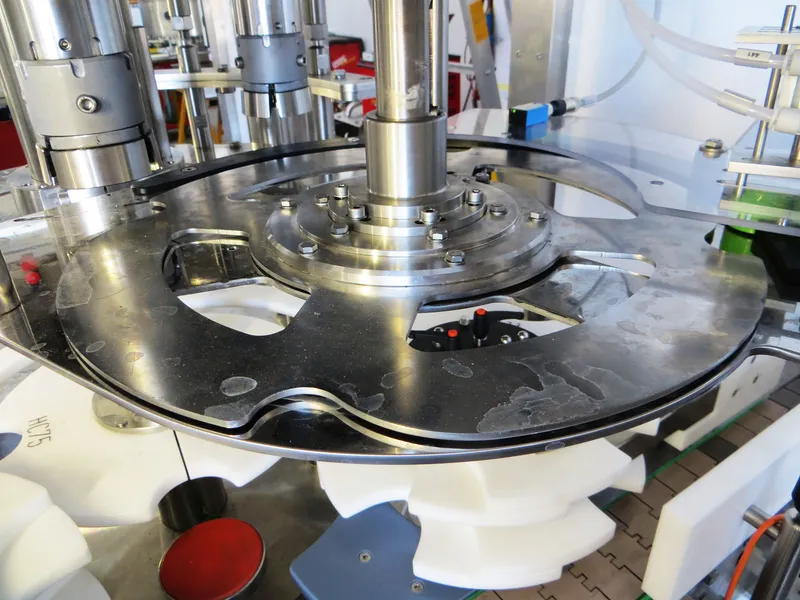

• Регулируемые звездочки (патент Бертоласо), позволяющие обрабатывать цилиндрические бутылки диаметром от 40 мм (от 55 до 95 мм). Регулировка ширины кармана звездочки осуществляется путем активации ручного устройства.

• Оператору необходимо только заменить сменные профили на центральных направляющих при изменении размера бутылки; центральные направляющие фиксированные, изготовлены из нержавеющей стали, предназначены для установки сменных профилей для бутылок каждого размера и оснащены системой быстрого соединения и разъединения.
• — Звездочки с верхними и нижними карманами с независимой регулировкой.
• Центральная направляющая с регулируемыми профилями для соединения с регулируемыми звездочками для бутылок разного размера.
• Набор профилей для крепления к регулируемым звездочкам для бутылок 1) и 2)
• Набор профилей для крепления к регулируемым звездочкам для бутылок 3) и 4)
• Набор профилей для крепления к регулируемым звездочкам для бутылок 5) и 6)

Аксессуары и опции для ополаскивателя

Предохранительный манометр, останавливающий машину в случае недостаточного давления промывочной жидкости

• Набор захватных подушечек, соответствующих отделке горлышка бутылки или форме, отличной от основного формата (подтверждается после проверки образца).
Предрасположенность машины к воде и агрессивным жидкостям состоит из:

1. Каркас покрыт листами нержавеющей стали Aisi 316.
2. Все детали находятся в контакте с раствором из нержавеющей стали Aisi 316.
3. Трубы и прокладки из специального материала.
4. Электровытяжка и верхняя крышка машины.

В комплект поставки не входит блок для жидкого промывочного раствора.

— Ополаскиватель Idra 30/1050 с фиксированными насадками, подходит для проведения 2 жидких обработок.
Аксессуары и опции для наполнителя

• 1 наполнитель в электропневматической версии. Управление фазами наполнения осуществляется с помощью ПЛК, который управляет серией клапанов и цилиндров с помощью электропневматических операций. Эта система обеспечивает точность настроек независимо от колебаний скорости. Конфигурация наполнения контролируется ПЛК и может быть изменена с помощью панели оператора с широкоцветным сенсорным экраном, расположенным внутри машины. Передача данных между ПЛК и клапанами, расположенными на наливной чаше, осуществляется по полевой шине через электрический, не требующий обслуживания коллектор с контактными кольцами с некоррозионным покрытием.

• Электропневматическая версия позволяет наполнять СТЕКЛЯННЫЕ бутылки под низким вакуумом и наполнять ПЭТ-бутылки под действием силы тяжести.
• 1 комплект центрирующих конусов на наполнительных клапанах. Они позволяют идеально центрировать бутылки под наполнительными клапанами до того, как наполнительная трубка проникнет в узкое место.
• 1 комплект дополнительных пластиковых переходников для центрирующих конусов, соответствующих отделке горлышка бутылки или форме, отличной от базового формата.

Централизованная система регулирования уровня наполнения.

Система позволяет изменять длину наполнительной трубки, входящей в узкое место, и изменять уровень наполнения с диапазоном регулирования максимум 80 мм. Система обеспечивает быструю замену бутылей и предотвращает любой физический контакт оператора с наполняющим клапаном.
• 1 автоматическая система для одновременного открытия и закрытия всех наполнительных клапанов.

• Нажимая кнопки на шкафу управления, оператор одновременно открывает/закрывает заправочные клапаны заправочного моноблока Bertolaso.
Система обеспечивает быстрое и простое вмешательство на этапах опорожнения, очистки и дезинфекции чаши и предотвращает любой физический контакт между оператором и наполнительными клапанами наполнительного моноблока Bertolaso.

• 1 Подготовка машины к подключению к C.I.P. система очистки и санитарной обработки (очистка по месту) системы розлива сиропов.
• Моноблок наполнения Bertolaso ​​оснащен коллектором для распределения дезинфицирующего средства по всем наполняющим клапанам.
• В комплект поставки входит один комплект водонепроницаемых бутылок-заглушек для рециркуляции дезинфицирующего средства.
Подача и соединение с блоком приготовления, нагрева и подачи дезинфицирующего средства в комплект не входят.
• 1 комплект бутылок-пустышек в самодренируемой версии: каждая бутыль-пустышка опорожняется автоматически без необходимости ручного вмешательства оператора для открытия клапана, расположенного в нижней части каждой бутылки-пустышки моноблока наполнения Bertolaso.
• 1 контур внутренней очистки чаши с помощью распылительных шариков, предназначенных для энергичного удаления остатков густых или очень сладких жидкостей. Резервуар и насос для подачи дезинфицирующей жидкости не входят в комплект поставки и будут проверены после принятия решения о системе розлива сиропов.
• 1 Система внешней промывки заправочных клапанов водно-спиртовым раствором в комплекте с форсунками, клапанами и баком для заправочного моноблока Bertolaso.
• 1 Защита вакуумного насоса (при наполнении стеклянных бутылок) с помощью резервуара из пирекса в комплекте с промывочным шариком-распылителем, датчиком уровня и автоматическим сливом в этой системе розлива сиропов.
Зонд для контроля уровня продукта в чаше и предрасположенности к подключению зонда к инвертору насоса подачи продукта. Датчик подает сигнал 4–20 мА на инвертор (питание инвертора и насоса в комплект не входит).

Аксессуары и опции для винтовой укупорки

Устройство с фотоэлементами для обнаружения наличия крышки в загрузочном желобе и в распределительном горловине.
Комплект аксессуаров для распределения крышек + загрузочный желоб для алюминиевой винтовой крышки (крышка a) для моноблока розлива Bertolaso.
Загрузочный желоб для алюминиевой крышки (крышка b)
Применение на крышке второго распределителя для распределения защищенной от кражи алюминиевой резьбовой крышки (крышка c), а также напрессованной пластиковой крышки (крышка d). Так, укупорщик разливочного моноблока Bertolaso ​​оснащен распределителем для алюминиевых винтовых крышек и распределителем для пластиковых крышек. В комплект поставки входят лестница и проход для оператора для смены формата и обслуживания принадлежностей для распределения крышек + загрузочный желоб для защищенной от кражи алюминиевой винтовой крышки с разливочным устройством – Ø 31,5 x H 24 (крышка f и крышка g).
